產品概述
開源多電機驅動控制綜合實驗平臺是基于TMS320F28335 DSP和MATLAB/Simulink開發。由三組電機對拖平臺（含高性能扭矩傳感器）、電機驅動控制實驗箱、上位機和軟件包組成。電機包括一臺直流有刷電機（汽車電動門窗、座椅、小型自動化設備等廣泛應用）、三臺永磁同步交流伺服電機（機器人、自動化設備等廣泛應用）、一臺交流異步電機（特斯拉電動汽車廣泛應用）和一臺直流無刷電機；硬件原理圖全部開源；軟件包提供開源的電機驅動控制程序。
系統提供電機驅動控制仿真、信號采集、PWM產生、坐標變換和FOC磁場定向控制、恒壓頻比調速、電流環、速度環和位置環等內容。可支撐自動化專業、電氣工程及其自動化專業、機械設計制造及自動化專業、機器人工程專業、智能科學與技術專業、人工智能工程專業中《電機學》、《電機拖動與控制》、《伺服電機與驅動技術》、《現代永磁同步電機控制原理及MATLAB仿真》等課程的配套實驗實踐平臺，同時可支撐科研工作者開發新型的電機控制模型和算法的科研平臺。
產品特點
(1)電機為工業中廣泛應用的四種類型（直流有刷電機、直流無刷電機、永磁同步伺服電機和異步電機）。
(2)軟硬件底層全部開源，方便二次開發。
(3)基于TI DSP嵌入式和MATLAB/Simulink軟件開發，在Simulink中進行模塊化編程實
電機的驅動控制，驗證各種算法，自動生成代碼。
(4)電路模塊化設計，可插拔，具有各種編碼器接口，信號方便用萬用表和示波器觀測。
(5)支持PWM和SVPWM、矢量控制等電機驅動控制算法。
(6)支持PID、電流環、速度環、位置環等控制算法。
(7)可通過上位機在線觀測、記錄、修改參數。
(8)可以實現對拖，施加可變負載，研究高級控制算法在可變負載下的伺服性能。
平臺組成
電機驅動控制綜合實驗平臺由實驗控制箱和電機對拖平臺組成，開發流程如圖2所示。
|
實驗控制箱
|
電機對拖平臺
|
|
由TMS320F28335 DSP作為主處理器。電機驅動控制程序支持在MATLAB/Simulink中編寫、自動生成代碼、自動編譯下載到控制器中運行。實驗控制器和電腦上位機之間通過串口連接。
|
電機平臺由電機本體、扭矩傳感器、光電式增量編碼器和聯軸器構成。電機包括永磁同步電機、直流有刷電機、直流無刷電機和異步電機；編碼器線數為2500PPR，4倍頻；扭矩傳感器測量電機正反轉扭矩信號。
|
實驗平臺主要參數如表一所示：
表1 電機綜合實驗平臺技術參數
|
設備名稱
|
主要技術參考指標
|
|
硬件電路板
|
底板
|
2路增量式編碼器調理電路、1路霍爾調理電路、5路開路輸出、2路AD輸入調理電路（1路正負10V，1路0-5V）、2路按鍵開關、4路撥碼開關、1路蜂鳴器調理電路
|
|
|
控制板
|
2路CAN通訊電路、5V轉3.3V和1.9V電源電路、1路RS232電路、2片PWM輸出3.3V轉5V芯片、復位按鍵及3個接線端子
|
|
|
電機功率驅動板
|
6個MOS管及散熱片、3個MOS驅動芯片、3個電流采樣芯片
|
|
|
電源板
|
24V轉+15V電路、+15V轉+5V電路、+5V轉-5V電路
|
|
|
外部擴展板
|
1路SCI接口、1路SPI接口、1路并口、2路AD及2路GPIO接口
|
|
交流伺服電機
|
額定電壓
|
36V
|
|
|
額定功率
|
200W
|
|
|
額定轉速
|
3000RPM
|
|
|
增量式編碼器
|
2500PPR
|
|
直流有刷電機
|
額定電壓
|
24V
|
|
|
額定功率
|
205W
|
|
|
額定轉速
|
2800RPM
|
|
異步電機
|
額定電壓
|
24V
|
|
|
功率
|
150W
|
|
|
轉速
|
1450RPM
|
|
增量式編碼器
|
2500PPR
|
|
直流無刷電機
|
額定電壓
|
24V
|
|
額定功率
|
200W
|
|
額定轉速
|
3000RPM
|
|
扭矩傳感器
|
量程
|
0-2Nm
|
|
靈敏度
|
1-1.5 mV / V
|
|
零點輸出
|
±2% F.S.
|
|
制動電阻
|
電阻值
|
5Ω
|
|
功率
|
200W
|
|
其他模塊
|
電源模塊、USB數據線、USB轉串口、扭矩信號放大器
|
實驗內容
列表2所列實驗內容為可以在本平臺完成的所有實驗列表，所有實驗程序均在Matlab/Simulink軟件中編寫，所有程序源代碼均開放，可以自由修改，實驗均配有演示視頻。

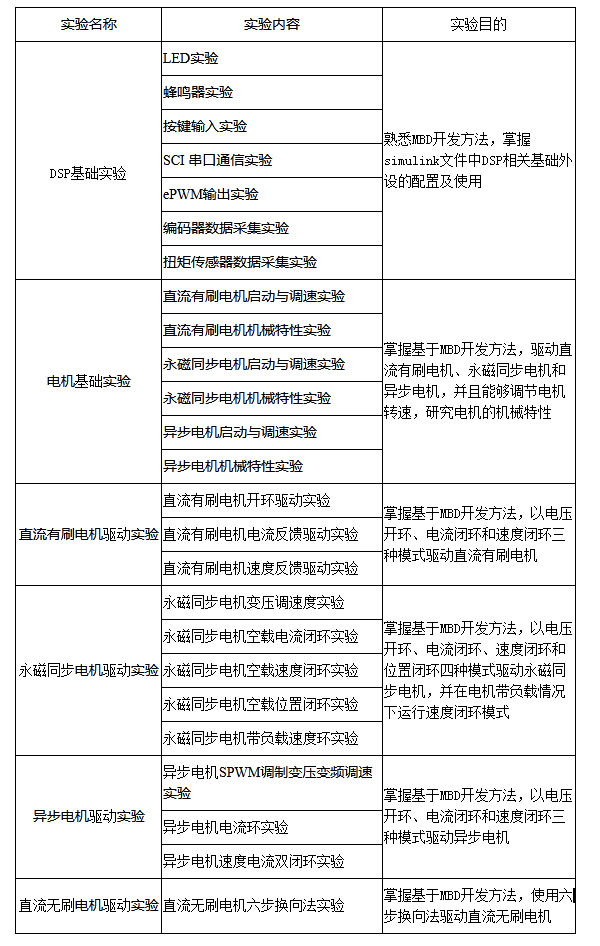

表2 電機平臺實驗項目
本科和研究生教學課程：
電機學
電機拖動與控制
電力電子技術
MATLAB建模與仿真
伺服電機與驅動技術
電機及電力拖動基礎
單片機原理及應用
支撐科研方向：
電機參數自動辨識
負載慣量識別
S型曲線速度規劃
PI參數自動整定
魯棒控制
模型預測控制
自適應魯棒控制
自抗擾控制
